Penyebab dan solusi untuk retakan pada pelat titanium dan pelat komposit baja titanium

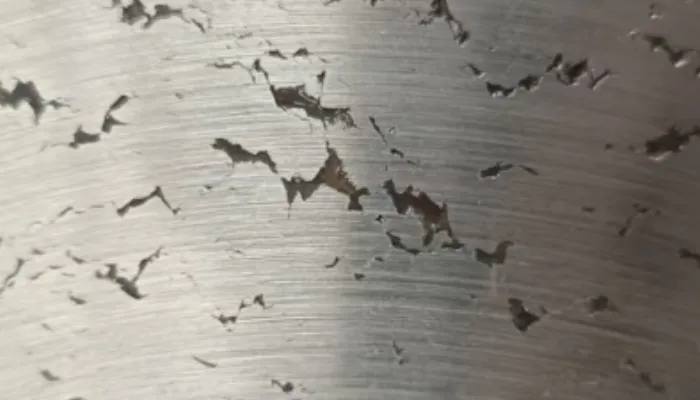

Retakan adalah cacat umum pada pengelasan pelat titanium. Retakan pengelasan titanium adalah retakan dingin, terutama disebabkan oleh hidrogen di lasan. Sumber hidrogen terutama kelembaban dan minyak dalam lembaran dan kawat pengelasan, dan kelembaban lingkungan adalah alasan utama peningkatan hidrogen dalam lasan.
Selama proses pengelasan, sejumlah besar hidrogen dilarutkan dalam rendaman pada suhu tinggi. Selama proses pendinginan dan pemadatan lasan, hidrogen dapat dengan mudah keluar karena penurunan kelarutan yang cepat. Jika lasan mendingin terlalu cepat, hidrogen tidak akan punya waktu untuk melarikan diri dan tetap di lasan, yang akan terlalu jenuh hidrogen di lasan. Oleh karena itu, hidrogen akan mencoba yang terbaik untuk menyebar dan menyebabkan kerapuhan lebih lanjut di daerah tersebut.
Jika ada efek takik di daerah ini dan konsentrasi hidrogen cukup tinggi, retakan dapat terjadi. Terutama pada konstruksi musim dingin, suhu sekitar rendah, dan uap air melekat pada pelat titanium, menciptakan kondisi untuk hidrogenasi dalam lasan. Karena pelat titanium terlalu tipis (1.2mm), dan pelat baja relatif "sensitif terhadap suhu", suhu naik perlahan, dan las lapisan komposit titanium yang sesuai mendingin terlalu cepat. Selama proses pendinginan, residual hidrogen di lasan tidak punya waktu untuk melarikan diri, dan hadir dalam lasan dalam bentuk supersaturasi, yang pada akhirnya mengarah pada penampilan retakan. Ada banyak penyebab dan faktor yang menyebabkan retakan dalam proses pengelasan, seperti desain struktural yang tidak masuk akal, parameter proses yang tidak tepat, masalah material, penanganan yang tidak tepat setelah pengelasan, faktor lingkungan dan operasi.
Oleh karena itu, dalam proses pengelasan panel komposit baja titanium, permukaan bahan dasar dan kawat pengelasan harus dibersihkan dengan cermat, dan suhu sekitar tidak boleh lebih rendah dari 5 derajat. Selama konstruksi musim dingin, nyala api harus digunakan untuk memanaskan permukaan baja dasar untuk menghilangkan kelembaban dari sekitar lasan, meningkatkan suhu lasan, dan mengurangi kecepatan pendinginan lasan.
Retakan pengelasan paduan titanium adalah hasil dari kombinasi beberapa faktor, dan setiap tautan perlu dikontrol secara sistematis. Dari pretreatment material, perlindungan gas, optimasi parameter hingga pengobatan pasca-pengarasan, setiap langkah perlu dikontrol secara ketat. Dalam aplikasi praktis, disarankan untuk melakukan evaluasi proses dan pengujian sampel untuk memastikan kualitas pengelasan.
