Dari proses nyeri ke pengelasan cerdas: revolusi presisi teknologi koneksi paduan titanium
Pengelasan paduan titanium
Paduan titanium, "bahan super" serbaguna ini, memainkan peran yang sangat penting dalam bidang -bidang utama seperti bilah mesin pesawat terbang dan sambungan buatan. Namun, dalam manufaktur aditif tradisional, ia selalu memiliki kristal kolumnar "panjang", seperti kue yang ditutupi dengan garis paralel, yang mudah dipecah pada "garis" ketika ditekankan, sangat mengurangi kinerja.
Recently, Harbin Institute of Technology and Politecnico di Milano published a study in the international journal The International Journal of Advanced Manufacturing Technology, which brought a "magic operation" to titanium alloy additive manufacturing - using pulsed micro-laser wire deposition technology to change the grains of Ti-6Al-4V alloy from "long strips" to "rice grains", which are not only stronger, but also more uniform in performance!
A. Tantangan teknis utama proses pengelasan paduan titanium
Paduan titanium menunjukkan stabilitas kimia yang sangat baik dan sifat mekanik pada suhu kamar. Namun, ketika suhu pengelasan melebihi titik kritis 800 derajat, sifat fisikokimia mereka akan mengalami perubahan yang signifikan, menimbulkan tiga tantangan proses inti:
1. Degradasi kinerja material akibat oksidasi suhu tinggi
Dalam lingkungan pengelasan suhu tinggi, laju reaksi antara titanium dan oksigen menunjukkan pertumbuhan eksponensial, menghasilkan lapisan oksida titanium dioksida yang padat dan rapuh. Dampak lapisan oksida ini pada kinerja material adalah kerusakan ganda: di satu sisi, kekerasannya dapat mencapai 3-5 kali lipat dari bahan dasar, membentuk titik konsentrasi tegangan mikroskopis; Di sisi lain, data eksperimental menunjukkan bahwa ketika kandungan oksigen di zona las melebihi 0,15 jam%, ketangguhan dampak material berkurang lebih dari 50%, secara signifikan mengurangi keandalan struktural.
2. Efek embrittlement rapuh yang disebabkan oleh penetrasi hidrogen
Selama pengelasan, kelembaban lingkungan (RH> 40%) atau kontaminasi permukaan kawat (minyak/oksida) dapat terurai untuk menghasilkan atom hidrogen aktif. Atom-atom ini berdifusi ke dalam kisi titanium setelah membentuk senyawa titanium hidrida (TIH₂) seperti jarum, yang menyebabkan fenomena "imbalan hidrogen". Perlu dicatat bahwa proses embrittlement ini peka terhadap suhu; Di lingkungan di bawah -20 derajat, nilai KIC ketangguhan fraktur dapat berkurang sebesar 30%-40%, dan fraktur menunjukkan karakteristik rapuh tanpa deformasi plastik yang jelas.
3. Inisiasi retak karena konsentrasi tegangan termal
Koefisien ekspansi termal paduan titanium (8,6 × 10⁻⁶/ derajat) hanya sepertiga baja, tetapi input panas sesaat selama pengelasan dapat mencapai 5000-10000 w/ cm. Ketidakcocokan parah dalam parameter termodinamika ini menyebabkan tekanan residual setinggi 300-500 MPa di zona las selama pendinginan. Ketika kecepatan pengelasan melebihi 0,8 m /menit atau gradien laju pendinginan> 50 derajat /s, koefisien konsentrasi tegangan KT akan melebihi nilai kritis, menginduksi inisiasi dan perambatan retakan termal.
B. Penjelasan terperinci tentang empat proses inti untuk menyelesaikan tantangan pengelasan paduan titanium
Tungsten Inert Gas Welding (Tig Welding) - Standar Emas untuk Pengelasan Presisi
Sebagai proses yang disukai untuk komponen berdinding tipis di bawah 3mm (seperti implan medis, bagian presisi kedirgantaraan), pengelasan TIG secara efektif menekan oksidasi paduan titanium berkat karakteristik busur yang stabil dan kontrol input panas yang tepat. Intinya terletak padamembangun sistem perlindungan tiga tingkat:
Lapisan Perlindungan Utama:Laju aliran gas argon nosel elektroda tungsten harus dipertahankan pada 15-25L/menit untuk membentuk tirai gas kontinu kontinu
Lapisan Perlindungan Dukungan:Laju aliran argon 5-10L/menit di belakang lasan untuk mencegah oksidasi punggung
Perlindungan ekstensi zona panas:Gunakan pelindung drag untuk menutupi area dengan suhu> 400 derajat untuk memastikan perlindungan gas inert selama tahap pendinginan
Pengelasan Balok Elektron Vakum - Solusi Tertinggi untuk Sambungan Integritas Tinggi
Di bawah lingkungan vakum yang sangat tinggi (derajat vakum lebih besar dari atau sama dengan 1 × 10⁻³Pa), dengan membombardir paduan titanium dengan balok elektron yang dipercepat dengan tegangan 20-150kV, ACARA: Capai:
Lelucon Polusi Nol:Lingkungan bebas oksigen benar-benar menghindari oksidasi, kemurnian las mencapai 99,99%
Kemampuan pengelasan penetrasi ultra-dalam: rasio kedalaman-ke-lebar hingga 10: 1, cocok untuk pelat tebal 10-100mm (misalnya, tangki bahan bakar dirgantara)
Extremely Narrow Heat Affected Zone: Width only 0.5-1mm, material mechanical property retention rate >95%
Pengelasan laser-alat revolusioner untuk manufaktur yang efisien
Mengadopsi laser serat 4-20kW, pengelasan efisien dicapai dengan mengoptimalkan parameter berikut:
Keuntungan Kecepatan:Kecepatan pengelasan mencapai 1-5m/menit, 3-5 kali lebih cepat dari pengelasan TIG
Sistem Perlindungan Dinamis:Disertai dengan tudung pelindung peniup argon (laju aliran 20-30l/menit) untuk mencegah oksidasi lateral
Pencocokan parameter cerdas:Kepadatan daya dikendalikan dalam kisaran 10⁵-10⁶w/cm² untuk menghindari pembakaran atau fusi yang tidak lengkap
Ikatan Difusi - Proses Khusus untuk Bergabung dengan Bahan yang berbeda
Untuk paduan titanium pengelasan dengan baja/tembaga dan bahan lainnya, proses difusi tekanan diadopsi:
Jendela proses:Suhu 800-950 derajat, tekanan 10-50 MPa, waktu 30-120 menit
Kontrol Antarmuka:Interlayer nikel/molibdenum digunakan untuk menekan pembentukan fase rapuh seperti ti-fe
Aplikasi Khas:Kuku tulang medis (ti6al4v/316l stainless steel) Kekuatan sambungan lebih besar dari atau sama dengan 80% dari bahan induk
C. Pengaturan Parameter: "Angka" ini menentukan keberhasilan atau kegagalan
1. Saat ini: Sesuaikan sesuai dengan ketebalan pelat . 1 mm plat titanium menggunakan 50-80A, 3mm menggunakan 120-150a. Arus yang terlalu besar akan menyebabkan butiran kasar, dan arus yang terlalu kecil akan menghasilkan kedalaman leleh yang tidak mencukupi.
2. Gas Perisai: 99,99% Gas Argon Kemurnian Tinggi harus digunakan, dan laju aliran harus dikontrol pada 20-30L/menit. Setelah pengelasan, pasokan gas harus dihentikan selama 5-10 detik untuk mencegah "oksidasi sekunder" dari lasan suhu tinggi.
3. Kecepatan pengelasan: 50-100mm/mnt direkomendasikan untuk bagian berdinding tipis dan 30-50mm/mnt untuk pelat tebal. Kecepatan yang terlalu cepat akan dengan mudah menyebabkan pori -pori, sementara kecepatan yang terlalu lambat akan memperluas zona yang terkena panas.
D. Perawatan Groove: Gunakan alur berbentuk V, sudut 60-70 derajat, tepi tumpul 0,5-1mm, bersihkan dengan sikat kawat baja stainless sampai kilau logam terbuka, dan jangan sentuh dengan tangan (minyak pada sidik jari akan menyebabkan kontaminasi pengelasan).
4. Dari "Berkualifikasi" menjadi "Luar Biasa": "Identifikasi Sekilas" dari Kualitas Las
Dari "Berkualitas" ke "Luar Biasa": Standar Penilaian Kualitas Paduan Titanium dan Evolusi Cerdas

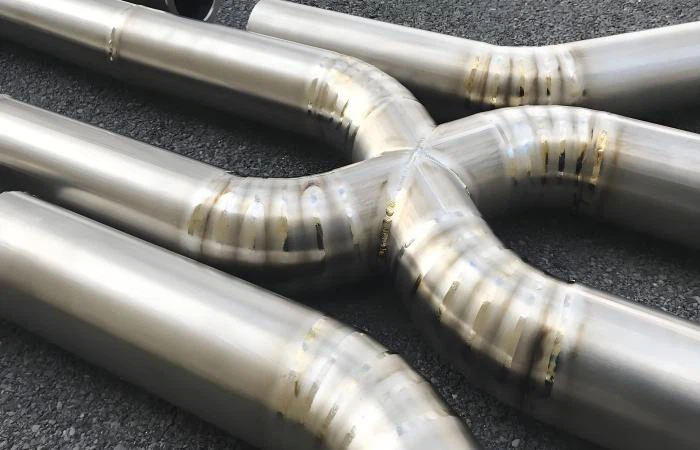

1. Silvery White: Sempurna! Terlindungi sepenuhnya, tidak ada oksidasi, dapat digunakan dalam adegan kelas atas seperti kedirgantaraan.
2. Yellow ringan: Kinerja yang sedikit teroksidasi, pada dasarnya memenuhi standar, cocok untuk peralatan industri umum.
3. Dark Yellow/Golden Purple: Diperlukan oksidasi, ada risiko embrittlement, dan pengujian sifat mekanik diperlukan.
4. Biru/Abu -abu: Oksidasi parah, lasan menjadi rapuh dan harus dikerjakan ulang.
Dengan mempopulerkan peralatan pengelasan cerdas, pengelasan paduan titanium bergeser dari "mengandalkan pengalaman veteran" ke "kontrol presisi parametrik". Dari robot pengelasan vakum hingga sistem pemantauan oksidasi real-time, kemajuan teknologi telah membuat "masalah sulit" sebelumnya dapat dikendalikan. Di masa depan, dengan aplikasi paduan titanium yang meluas pada kendaraan energi baru, peralatan energi hidrogen dan bidang lainnya, teknologi pengelasan akan mengantarkan terobosan yang lebih besar - memungkinkan "logam luar angkasa" ini untuk benar -benar memasuki lebih banyak skenario industri.
